Betekintés az autóipari rögzítésbe: A GB 5787 hatszögletű karima csavarok (B termék fokozat) és a globális ekvivalensek megértése

Az autóipari tervezés és gyártás területén az igényes feltételek ellenállására képes rögzítőelemek kiválasztása. A hatszögletű karima csavarok, különösen a magasabb pontossághoz (B termék fokozat) meghatározottak, kulcsfontosságúak a kritikus járműszerkezetek megbízható csatlakozásaihoz. Kína nemzeti szabványa GB 5787 - 1986 Meghatározza az ilyen rögzítőt: A hatszögletű karima -csavar - B. Termék. A gépjármű -szakemberek számára globális beszerzés, a nemzetközi szabványokkal, például az ISO -val és a DIN -vel való technikai kapcsolat megértése nélkülözhetetlen a magabiztos beszerzés és a potenciális helyettesítés szempontjából.

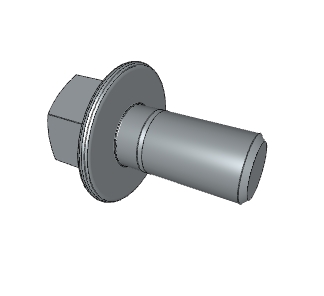

Mi az a GB 5787 csavar?

A GB 5787 - 1986 meghatározza a hatszögletű karimacsavarokat, amelyek magasabb szintű dimenziós pontosságra készülnek (B termék fokozat). A legfontosabb jellemzők, amelyek az ilyen típusú csavart értékessé teszik az autóiparban:

  • Integrált karima: Ez a széles, kör alakú vagy hatszögletű alap beépített alátétként szolgál, és a szorító terhelést egy nagyobb csapágyfelületre fordítja. Ez csökkenti a rögzített anyag stresszét, különösen akkor, amikor lágyabb anyagokból vagy túlméretezett lyukakból álló alkatrészek csatlakoznak.

  • Hexagon Head: Lehetővé teszi a biztonságos megfogást és a szokásos szerszámokkal történő meghúzást.

  • Termék B fokozat: Szigorúbb tűréseket jelez a dimenzióknál a C fokhoz képest. Ez a pontosság gyakran szükséges a kritikusabb szerkezeti kapcsolatokhoz, ahol pontos illeszkedés szükséges.

  • Valószínű metrikus méret: Kínai nemzeti szabványként a GB 5787 csavarokat általában metrikus méretekkel állítják elő.

Ezek a funkciók a GB 5787 csavarok megbízható lehetőségként helyezkednek el az autóipari szerelvények robusztus és pontos rögzítéséhez.


A nemzetközi szabványok megértése: GB 5787 vs. ISO és DIN

A nemzetközi szabványok navigálása kulcsfontosságú a globális autóipari beszerzéshez. A keresztirányú elemzés alapján a GB 5787 - 1986 kapcsolatai a következők:

  • ISO 4162: 2012 (nemzetközi): GB 5787 - 1986 Egyenértékű az ISO 4162: 2012 -hez. Ez egy kritikus technikai link. Az "ekvivalens" megnevezés azt jelenti, hogy a két szabványhoz gyártott csavarok ugyanazt az alapvető formát, illeszkedést és funkciót tartalmazzák. Alapdimenziós tulajdonságaikat, mechanikai tulajdonságaikat (feltételezve, hogy ugyanazt a tulajdonságosztályt, mint a 8.8, 10,9 stb., Ahogy a szokásos gyakorlat), és a tervezett alkalmazások igazodnak, így a legtöbb forgatókönyvben technikailag felcserélhetővé teszik azokat.

  • DIN 6921: 2013 (német): A GB 5787 - 1986 a Referencia a DIN 6921: 2013 -hoz. A "referencia" státusz kapcsolatot vagy hasonlóságot jelent, de általában azt jelzi, hogy a specifikus dimenziók, az anyagkövetelmények, a tesztelési módszerek vagy más műszaki árnyalatok eltérhetnek. Míg a DIN 6921 szintén széles körben alkalmazott standard a hatszögletű karima csavarokhoz, különösen az európai autóiparban, a GB 5787 vagy az ISO 4162 közvetlen felcserélhetőségét nem szabad feltételezni, hogy az alkalmazáshoz szükséges konkrét műszaki előírások gondos ellenőrzése nélkül.

A megadott adatok alapján a többi főbb nemzetközi szabványokkal, például az ANSI -vel, ASME, AS, BS, EN és JIS -vel fennálló kapcsolatokat ebben a konkrét GB 5787 szabványhoz nem jelzik, mint közvetlen ekvivalenseket vagy hivatkozásokat ebben az összefüggésben.

Miért fontos az egyenértékűség az autóipari beszerzés és csere szempontjából:

Az autóipar számára az ellátási lánc optimalizálása és az alkatrészek elérhetőségének biztosítása döntő jelentőségű. A GB 5787 ISO 4162 egyenértékűsége jelentős előnyöket nyújt:

  1. Fokozott beszerzési rugalmasság: Az autóipari gyártók és beszállítóik magabiztosan beszerezhetik a Hexagon karima csavarjait a GB 5787 vagy az ISO 4162 -hez tartozó gyártóktól. Ez bővíti a potenciális beszállítók körét globálisan, különösen olyan nagy gyártási régiókból, mint a Kína, ahol a GB szabványok elterjedtek.

  2. Javított ellátási lánc ellenálló képesség: Ha hozzáférés az ekvivalens szabványoknak megfelelő beszállítókhoz, javítja a regionális ellátási zavarokkal vagy a kapacitáskorlátozásokkal kapcsolatos kockázatok enyhítését.

  3. A költségek és az átfutási idő optimalizálása: A szélesebb körű beszállítói lehetőségek versenyképesebb árazást és potenciálisan rövidebb átfutási időket eredményezhetnek.

  4. A csere technikai igazolása: Az "ekvivalens" státusz biztosítja a technikai alapot a GB 5787 csavarnak az ISO 4162 csavar közvetlen pótlására (és fordítva) a legtöbb autóipari alkalmazásban, feltéve, hogy az anyag tulajdonságosztály (például 8,8, 10.9) és a Surface Finish az alkalmazás követelményeinek is megfelel. Ez egyszerűsíti a szubsztitúciók mérnöki validálását.

  5. Navigálás DIN alkalmazások: Míg a GB 5787 csak "referencia" a DIN 6921 -re, a kapcsolat megértése segít a beszerzési szakemberek azonosításában a potenciálisan hasonló termékek azonosításában, és felszólítja a szükséges műszaki átvilágítást, hogy ellenőrizze, hogy egy GB 5787 csavar van -e tud alternatívaként adaptálható vagy használható egy eredetileg a DIN 6921 -re megadott alkalmazásban.


Specifikus autóipari alkalmazások:

A hatszögletű karima csavarok (B termék fokozat), beleértve a GB 5787 -nek és annak egyenértékű ISO 4162 -nek megfelelőjét, létfontosságúak az autóipari szerelvényekben, amelyek robusztus és pontos kapcsolatokat igényelnek, például:

  • Alváz és keretcsatlakozások: A szerkezeti elemek biztosítása, ahol a terheléseloszlás és a pontos illeszkedés fontos.

  • A felfüggesztés rögzítési pontjai: Az alkatrészek, például a vezérlőkarok, linkek vagy zárójelek rögzítése a jármű karosszériájához vagy az alkerethez, gyakran a B fokozat pontosságát igényli.

  • Erőátviteli rögzítés: A motor vagy a sebességváltó rögzítése, ahol a rezgés és a terhelés eloszlása kritikus.

  • Tengelyszerelvények: Rögzítő alkatrészek a tengelyen vagy a differenciálmű.

  • Kormány alkatrészek: A biztonságos szorítást és néha pontos igazítást igénylő kapcsolatok.


Csere megfontolások:

Noha a GB 5787 és az ISO 4162 közötti ekvivalencia erős, és gyakran felcserélhetően felhasználhatók az autóipari alkalmazásokban, a felelősségteljes csere megköveteli a következőket:

  • Anyagtulajdon osztály: Győződjön meg arról, hogy a csavar szilárdsági foka (például 8,8, 10.9, 12.9) megfelel vagy meghaladja az eredeti specifikációt.

  • Felszíni kivitel: Ellenőrizze, hogy a korrózióállóság tulajdonságai alkalmasak -e az alkalmazási környezethez.

  • Konkrét alkalmazási követelmények: A biztonsági kritikus alkatrészekhez mindig kövesse a járműgyártó kifejezett útmutatásait a cserealkatrészekről és az eljárásokról.

  • A referencia -szabványok ellenőrzése: Az eredetileg olyan szabványokra tervezett alkalmazások esetében, ahol a GB 5787 csak "referencia" (például a DIN 6921), alapos műszaki felülvizsgálatra és tesztelésre van szükség az alkalmasság megerősítéséhez.
