A DIN 6921 és a GB/T 16674 HEX karimás csavarok összehasonlítása-helyettesíthetőség-alkalmazás, jelenlegi leltár

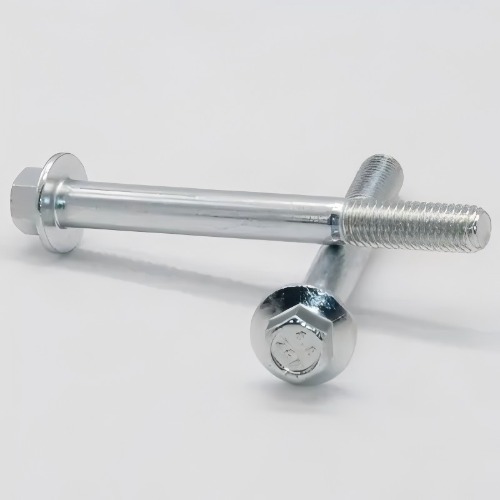

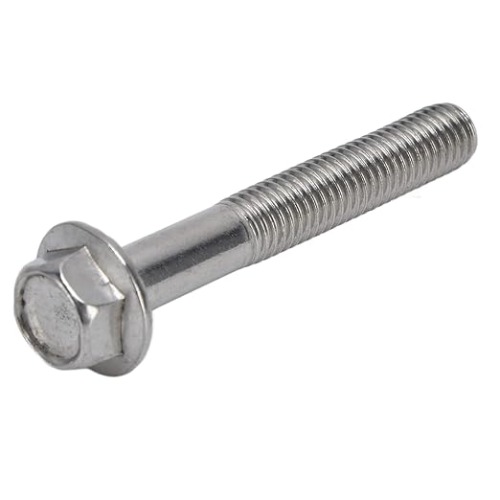

A karimás hatszögletű csavarok kritikus kötőelemek, amelyeket számos iparágban széles körben használnak, és a fej alatt nagyobb csapágyfelületet biztosítanak a standard hatszögletű csavarokhoz képest, ezáltal kiküszöbölve a külön mosógép szükségességét sok alkalmazásban. Az ezen rögzítőelemeket szabályozó két általános szabvány a Német Standard DIN 6921 és a Kínai Nemzeti GB/T 16674 szabvány. Míg mindkettő hasonló típusú csavarokat határoz meg, a megfelelő alkalmazás és a beszerzéshez elengedhetetlen a konkrét követelmények megértése.

A szabványok áttekintése

• DIN 6921: Hexagon csavarok karimával: Ez a szabvány meghatározza a hatszögletű csavarok metrikus szálakkal és a fej alatti kör alakú karimával rendelkező jellemzőket. Ez egy régóta megalapozott német szabvány, amely a nemzetközi szinten széles körben elterjedt, különösen az európai mérnöki kontextusban.

• GB/T 16674: Hexagon csavarok karimával: Ez a kínai nemzeti szabvány a karimával rendelkező hatszögletű csavarokhoz. Mint sok modern GB szabványhoz, a GB/T 16674 -et gyakran harmonizálják a nemzetközi szabványokkal, a globális gyakorlatokkal való kompatibilitás céljából, gyakran hivatkozva az ISO szabványokra (bár a specifikus harmonizációs szintek változhatnak). Ez az elsődleges szabvány az ilyen típusú csavarok számára Kínában.

Dimenziós paraméter -összehasonlítás

Noha mindkét szabvány azonos típusú csavart ír le, a megadott dimenziókban és a toleranciákban finom különbségek lehetnek. A figyelembe veendő kulcsfontosságú dimenziók a következőket tartalmazzák:

1. Szálméret és hangmagasság: Mindkét szabvány a megfelelő mutatókkal lefedi a szabványos metrikus szálakat (például M5, M6, M8, M10 stb.). A közönséges méret esetében a nominális szálméretek általában azonosak, betartják az alapvető metrikus szál -szabványokat (például az ISO 262).

2. A lakásokon keresztül (csavarkulcs méret): A hatszögletű lakásokon átnyúló méretet, amely meghatározza a szükséges csavarkulcsot, általában az adott szálméretre szabványosítva van, és gyakran megegyezik a két szabvány között, tükrözve a nemzetközi megállapodásokat (például potenciálisan ISO 4162 vagy hasonló).

3. Fejmagasság: A csavarfej teljes magassága (a karima kivételével) hasonló lehet a DIN 6921 és a GB/T 16674 között a megfelelő méretben, de bizonyos tartományok toleranciái vagy specifikus magassági értékei lehetnek.

4. Karima átmérő: Az integrált karima átmérője kritikus méret, amely befolyásolja a csapágy felületét. Noha gyakran összehasonlíthatók, a megadott karima átmérője vagy a két szabvány közötti toleranciák kissé eltérhetnek, különösen a nagyobb csavarméretnél.

5. Karima vastagsága és forma: A különbségek néha megtalálhatók a karima szélének minimális/maximális vastagságában vagy a karima szélének pontos profiljában (például Chamfering vagy sugár).

6. Csavarhossz: Mindkét szabvány az egyes szálak méretéhez tartozik a standard csavarhossz -tartományban. A rendelkezésre álló standard hosszúságok kissé eltérhetnek a két szabvány előírásai között.

7. Tűrés: Még ha a névleges méretek is azonosak, a toleranciák (megengedett variációk) olyan méretekre vonatkoznak, mint a fejmagasság, a karima átmérője vagy a szál kisebb átmérője, befolyásolva a precíziós alkalmazások felcserélhetőségét.

Összefoglalva a dimenziókra vonatkozóan: Számos általános méretben és nem kritikus alkalmazásokban a fő dimenziók (szálak, a lakások között) gyakran nagyon hasonlóak vagy azonosak. Viszont, A kritikus alkalmazások megkövetelik az összes specifikus dimenzió, tolerancia és anyagi specifikáció gondos ellenőrzését, a megfelelő, aktuális standard dokumentumokban felsorolva.

Helyettesíthetőség értékelése

Helyettesíthető -e egy DIN 6921 csavar egy GB/T 16674 csavarral, és fordítva?

• A helyettesíthetőség lehetősége: A tervezés alapvető hasonlósága és gyakran szoros levelezés miatt a kulcsfontosságú névleges dimenziókban (különösen a szálméret és az egész lakás), a DIN 6921 és a GB/T 16674 csavarok vannak gyakran sok általános célú vagy nem kritikus rögzítő alkalmazás helyettesíthetőnek tekinthetők. Ha a furat lyuk befogadja a szálat, akkor az egész lakás megegyezik a szerszámmal, és a karima elegendő csapágyterületet biztosít az ízület követelményeihez, helyettesítéséhez hatalom legyen elfogadható.

• Korlátozások és kockázatok:

  • Tolerancia rakás-up: A toleranciák enyhe különbségei problémákhoz vezethetnek a szoros vagy kritikus illeszkedéssel rendelkező összeszerelések során.

  • Terhelés-elosztás: A karima átmérőjének vagy vastagságának változásai befolyásolhatják a szorítóerő eloszlását, amely döntő jelentőségű a nagy stressz vagy a rezgésre hajlamos alkalmazásokban.

  • Anyagfokok és erőosztályok: Míg mindkét szabvány különféle szilárdsági osztályokat fedez (például 8,8, 10.9), a specifikus anyagösszetételeknek, a tesztelési követelményeknek vagy a jelölési konvencióknak finom különbségei lehetnek, amint azt a megfelelő szabályozó szabványok meghatározzák.

  • Alkalmazás kritikája: Az olyan alkalmazások esetében, amelyekben a hiba jelentős biztonsági kockázatot, szerkezeti kompromisszumot vagy magas költségeket (például autóbiztonsági rendszerek, kritikus gépek illesztései) eredményezhet, szigorúan betartva a megadott szabványt (DIN 6921 vagy GB/T 16674). Helyettesítés az Nem ajánlott alapos mérnöki validálás és jóváhagyás nélkül.

Következtetés a helyettesíthetőségről: Noha a dimenziós hasonlóságok miatt kevésbé igényes szerepekben lehetséges, a helyettesítés nem garantált egy-egy csere - Mindig értékelje az alkalmazás konkrét követelményeit és a kritikus felhasználásokat, Olvassa el a hivatalos szabványokat, vagy kérjen szakértői mérnöki tanácsokat mielőtt az egyiket helyettesítené a másikra.

Tipikus alkalmazás forgatókönyvei

Mind a DIN A gyakori forgatókönyvek a következők:

• Általános alvázkapcsolatok: Az alkerek, a kereszttáblák, a motortartók, a felfüggesztési alkatrészek és más szerkezeti elemek általános kapcsolatokhoz használják a járművek alváz -szerelvényeiben. Az integrált karima elősegíti a terhelések hatékony elosztását a potenciálisan egyenetlen vagy lágyabb felületeken.

• Gépek és berendezések: Rögzítő alkatrészek különféle típusú gépekben, ipari berendezésekben, mezőgazdasági gépekben és építőipari berendezésekben, ahol robusztus és megbízható ízületekre van szükség.

• Autóipari alegységek: A fő alvázon túli számos autóipari alegységben használják, beleértve a kipufogórendszereket, az ülés rögzítését, a zárójelet és még sok más.

• Elektronika és elektromos szerelvények: Rögzítő érzékelők, vezérlőegységek, kábelköteg -tartók, csomópontok, földi pontok és egyéb elektromos és elektronikus alkatrészek szerkezetek vagy házakhoz. A karima segít megelőzni az alkatrészek házának károsodását, és stabil érintkezési felületet biztosít.

• Fémgyártás: A fémlemez vagy a szerkezeti profilok összekapcsolása az általános gyártási munkákban.

• Készülékek: Különböző háztartási és ipari készülékekben használják a szerkezeti rögzítéshez.

Következtetés

A DIN 6921 és a GB/T 16674 szabványok egyaránt meghatározzák a karimás hatszögcsavarokat, amelyek szerkezetileg és dimenziósan hasonlóak sok kulcsfontosságú szempontból, megkönnyítve a közös felhasználásukat a különböző gyártási régiókban. Noha az általános alkalmazásokban gyakran helyettesíthetők, a toleranciák, a specifikus dimenziók és az anyagigények potenciális különbségei azt jelentik, hogy a meghatározott szabvány szigorú betartása elengedhetetlen a kritikus alkalmazásokhoz. Az egyes szabványok követelményeinek megértése lehetővé teszi a gyártók és a mérnökök számára a megfelelő rögzítőelem kiválasztását, a teljesítményt, a biztonságot és a megfelelést.
